Инструкция по монтажу бетонных дефлекторов для вентканалов VENT и CVENT
Содержание статьи:

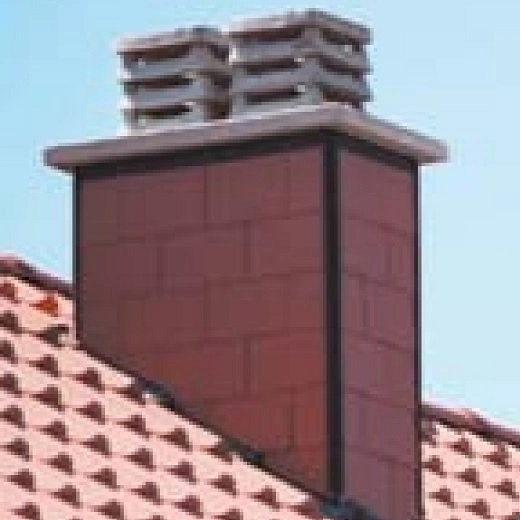

Дефлекторы устанавливаются на окончание трубы вентиляции над крышей здания
Бетонные статические дефлекторы Schiedel предназначены для установки на вентиляционных каналах.Применение дефлекторов Шидель обусловлено следующими факторами:
- дефлекторы высокоэффективно защищают каналы от атмосферных осадков;
- используют ветровую энергию для стабилизации тяги;
- изготавливаются из бетона - долговечного и устойчивого к атмосферным воздействиям материала.

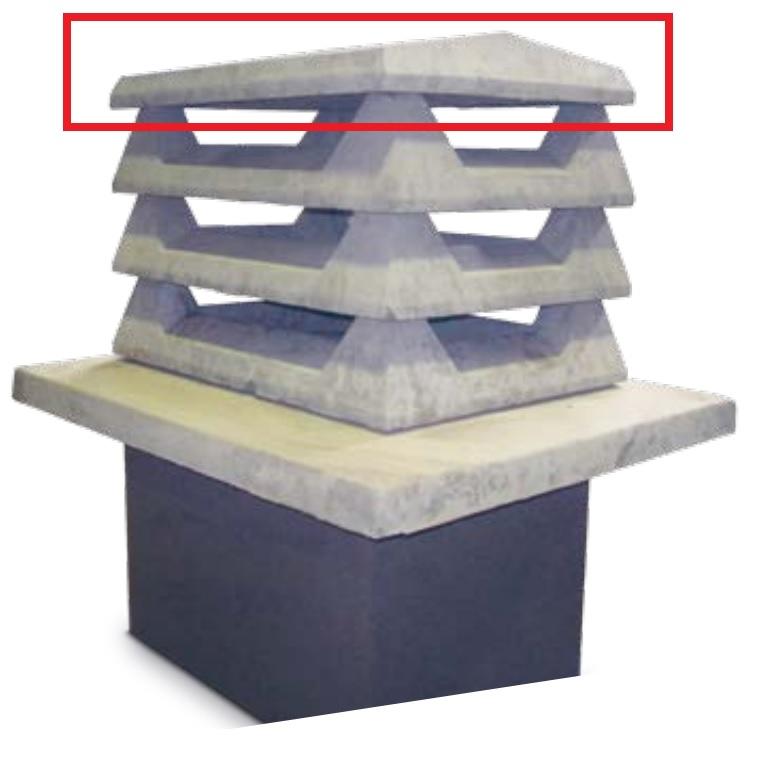

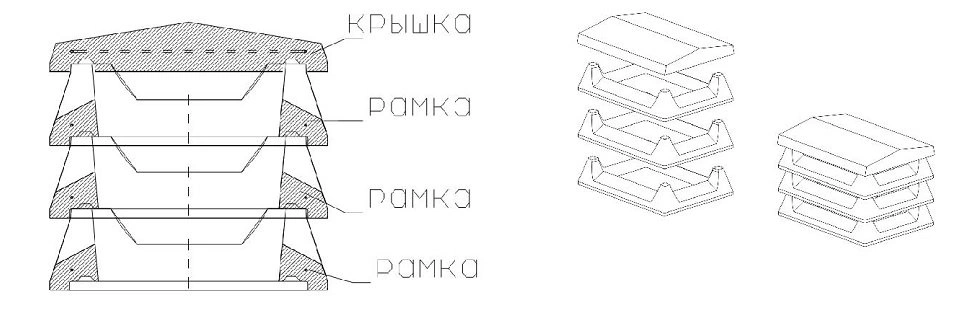

Состав комплекта дефлектора артикул 33103301
Входят следующие элементы (могут приобретаться в комплекте и отдельно):
- рамка дефлектора– 3 шт.
- крышка дефлектора-1 шт.
Порядок монтажа бетонных дефлекторов

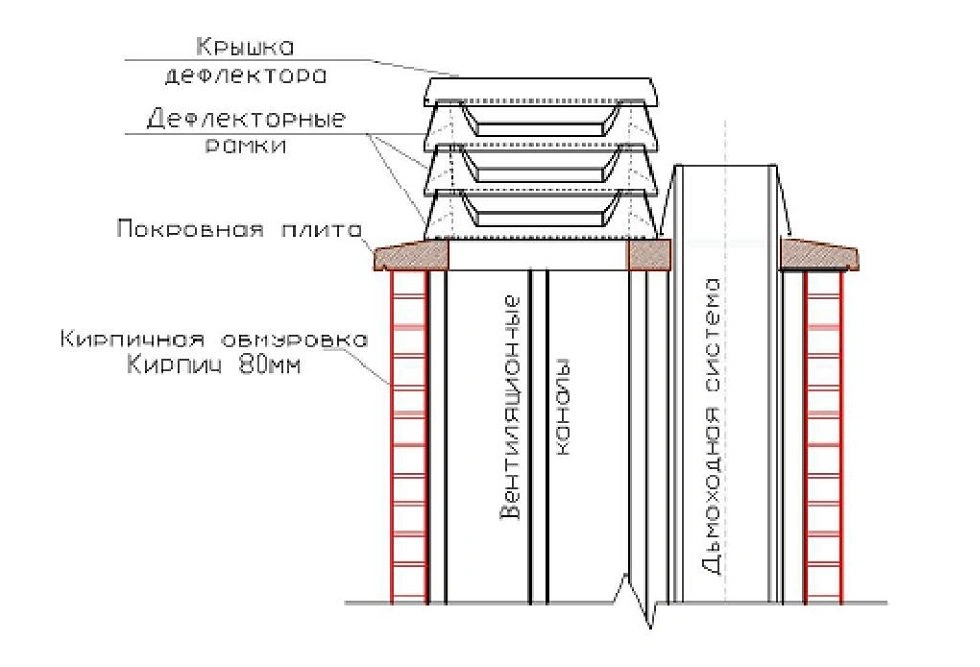

1. Пред установкой дефлектора необходимо проверить статическую устойчивость вентиляционной трубы. Дефлектор необходимо размещать на статически укрепленных вентиляционных каналах.2. Канал должен быть завершен покровной плитой с капельником, либо металлическим отливом, либо капельник может быть выполнен на выступе последнего ряда кирпичной обмуровки.

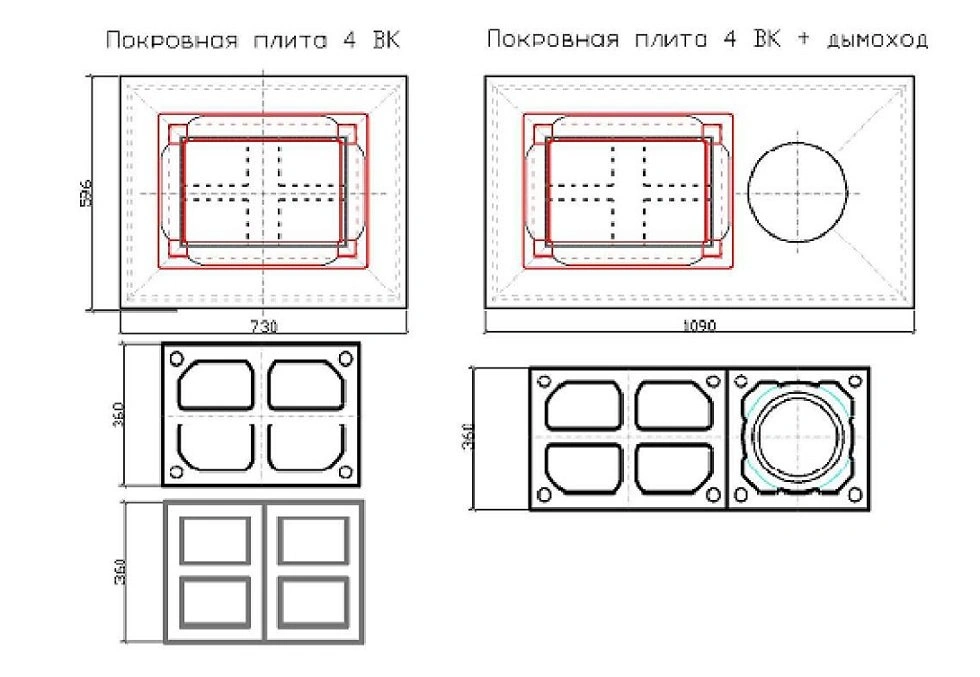

3. Отверстие в покровной плите при не соосном выпуске с каналами должно обеспечивать плавный переход на сечение дефлектора.
4. Первая рамка дефлектора должна быть надежно приклеена к покровной плите (либо кирпичной обмуровке с капельником-отливом). Рекомендуем использовать цементный клей для наружных работ. Можем рекомендовать Клей Квик-микс FX 900" (в комплект дефлектора не входит).
5. Необходимо приклеить рамки дефлектора между собой.
6. Крышка дефлектора устанавливается пазами на шипах последней рамки без клея для возможности дальнейшего обслуживания вентиляционных каналов. Крышка надежно стоит под собственным весом на шипах рамок.

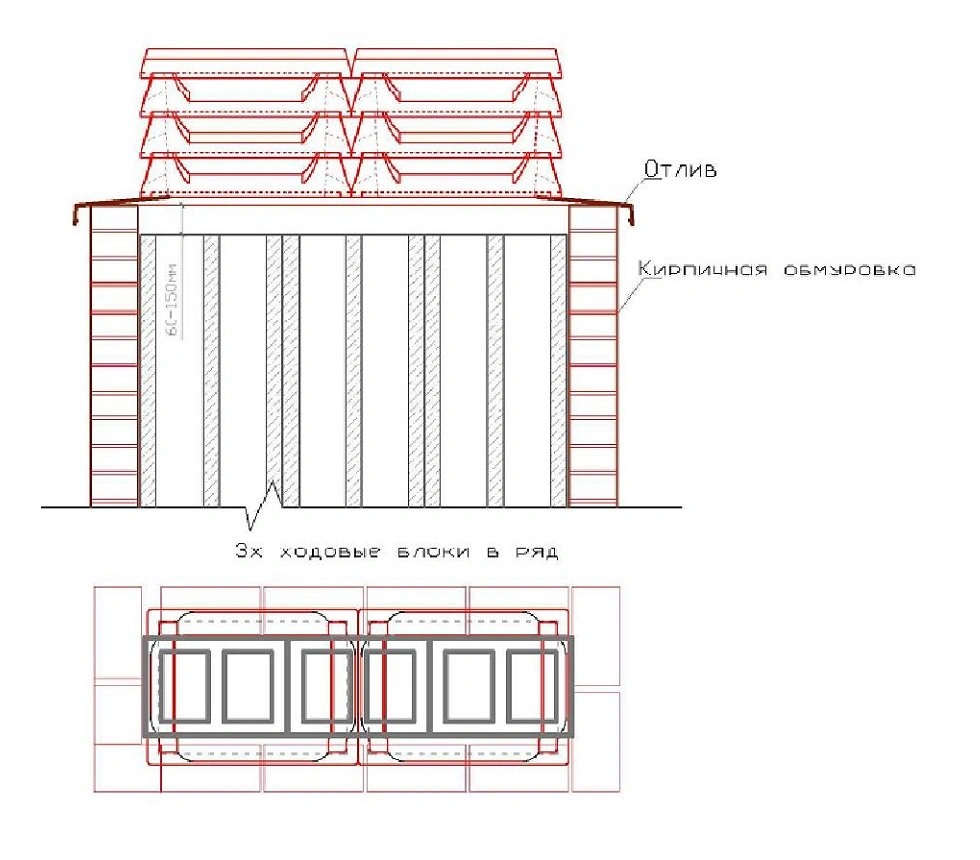

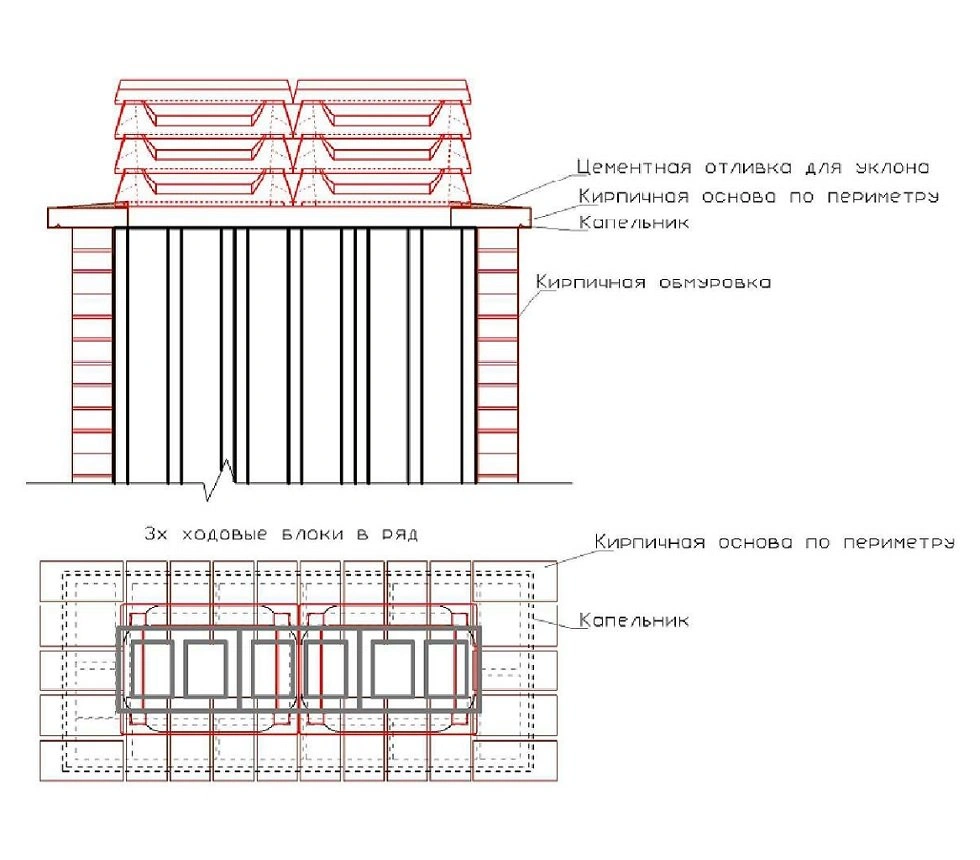

Вариант установки дефлектора
Инструкция по монтаже бетонных дефлекторов Schiedel
