Инструкция по монтажу Шибера для дымохода Schiedel UNI
Содержание статьи:

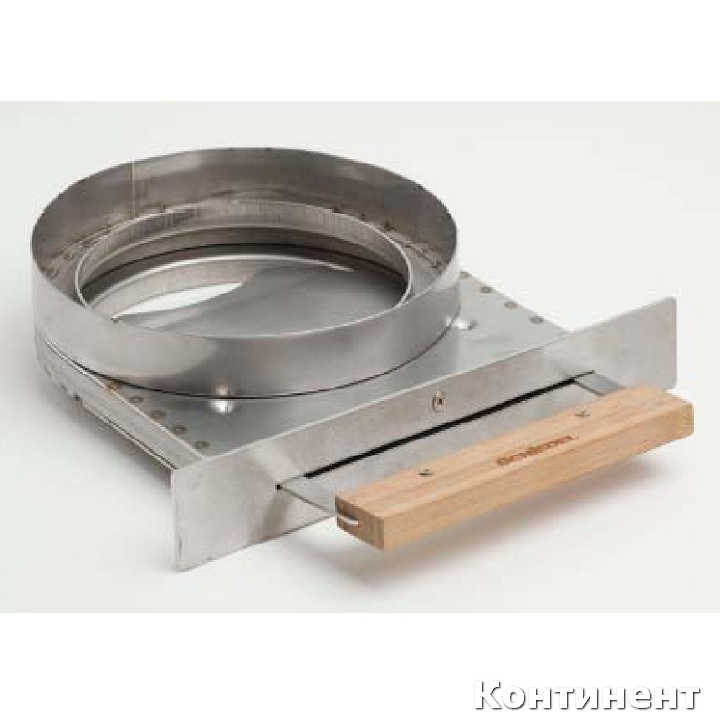

Шиберная задвижка Schiedel UNI

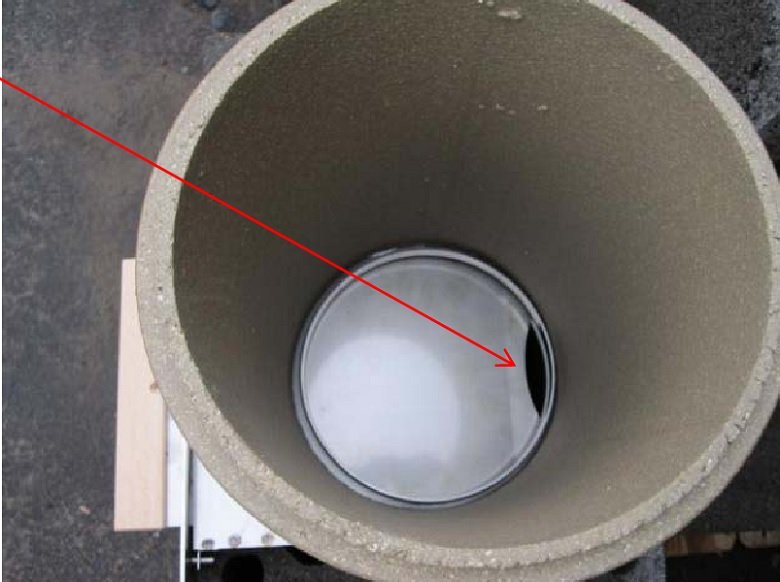

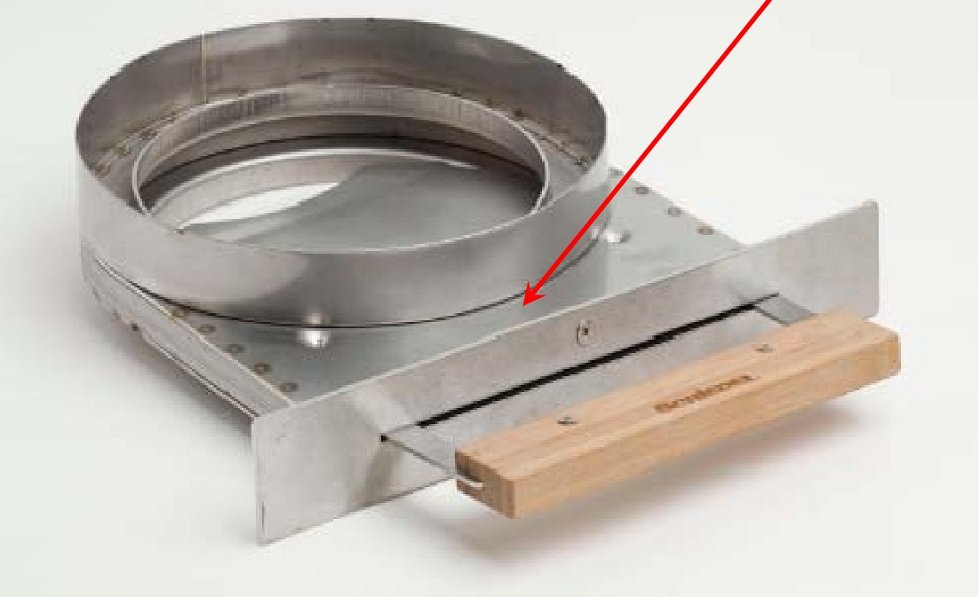

В соответствии с требованиями СП 7.13130.2009 5.27 На дымовых каналах печи, работающей на твердом топливе, следует предусматривать задвижки с отверстием в них не менее 15×15 мм. Новая конструкция имеет отверстие сечением соответствующее новым нормам безопасности.
Указания к монтажу
Шибер предназначен для установки с Сторона на которой написано «This side up» открытыми каминами и теплоёмкими печами на твердом топливе. Данная конструкция шибера испытана должна быть установлена вверх для работы на рабочих температурах до 450°С. Максимальная высота дымохода над шибером 8 метров. При растопке печи задвижка должна быть полностью открыта! До полного прогорания топлива не допускаться максимального закрытия задвижки!
При передаче в эксплуатацию пользователь должен быть проинструктирован по правилам безопасности при эксплуатации печей и дымоходных систем оборудованных шиберной задвижкой.
Порядок монтажа

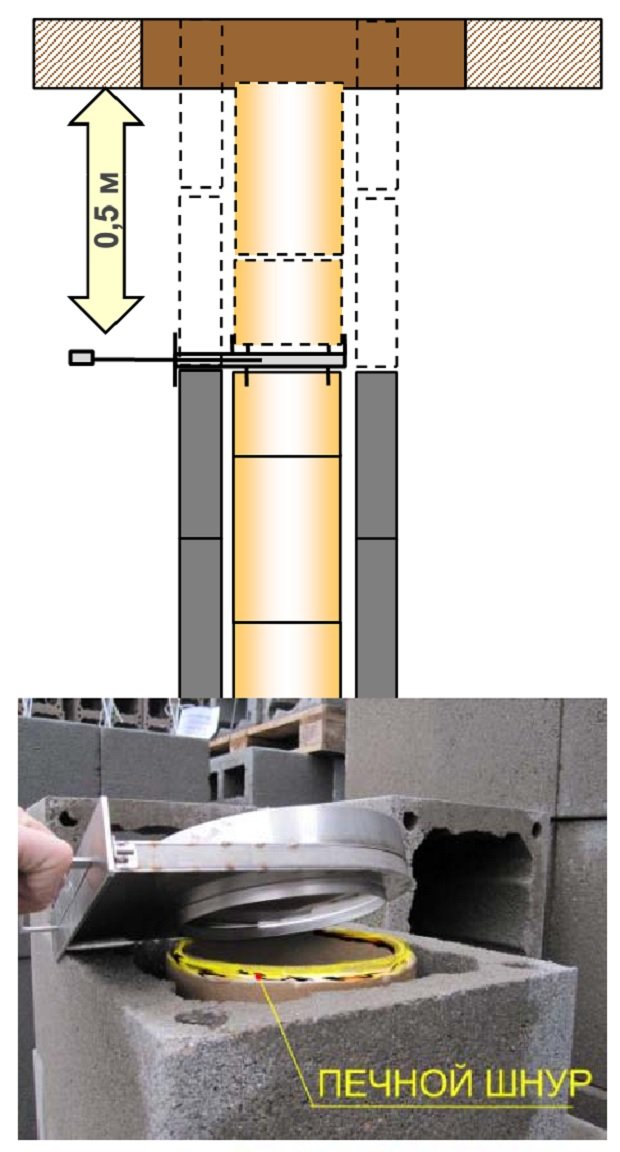

1. Выбор места установки: следует выбирать место для установки шибера таким образом, что бы задвижка не была доступна детям. Расстояние до стен и потолков из горючих материалов не должно быть ближе 0,5 метра;2. Шибер следует монтировать в системе UNI в середине элемента керамической трубы. Таким образом чтобы, нижняя сторона направляющей задвижки размещалась на верхней грани каменной оболочки горизонтально (данный факт следует проверять с помощью водяного уровня). Для этого элемент трубы разрезается с помощью угловой шлифовальной машинки;

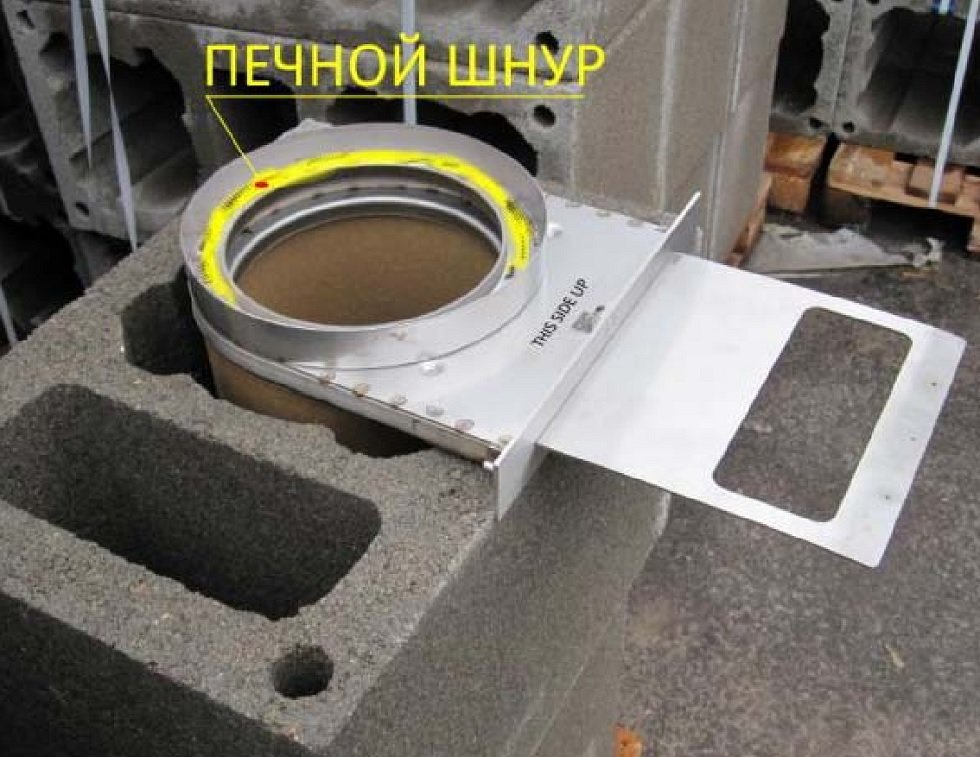

3. Перед установкой шибера на керамическую трубу укладывается печной шнур, для фиксации шнура на элементе рекомендуем использовать небольшое количество герметика Schiedel Rapid;

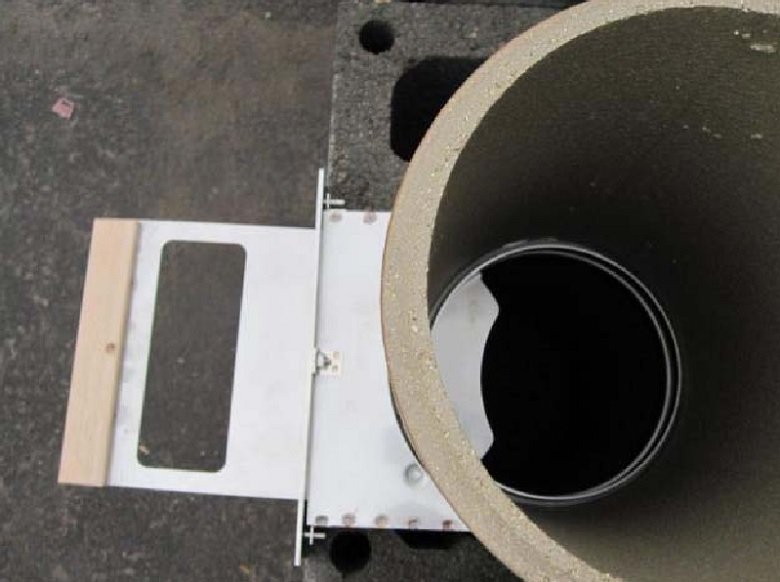

4. Перед установкой сверху керамического элемента проложите печной шнур в посадочное место шибера.
5. В следующем б б локе необходимо выполнить отверстие высотой не менее 4 см по ширине направляющей.
6. В дальнейшем зазор необходимо уплотнить негорючей минеральной ватой (рекомендуем использовать обрезок передней панели тройника подключения) и оштукатурить;
7. Закрепить ручку двумя винтами.
