Комплект основания дымохода Schiedel UNI 14 и UNI 16 для подключения банных печей и печей-каминов

Комплект основания дымохода с короткими тройниками UNI14 и UNI16

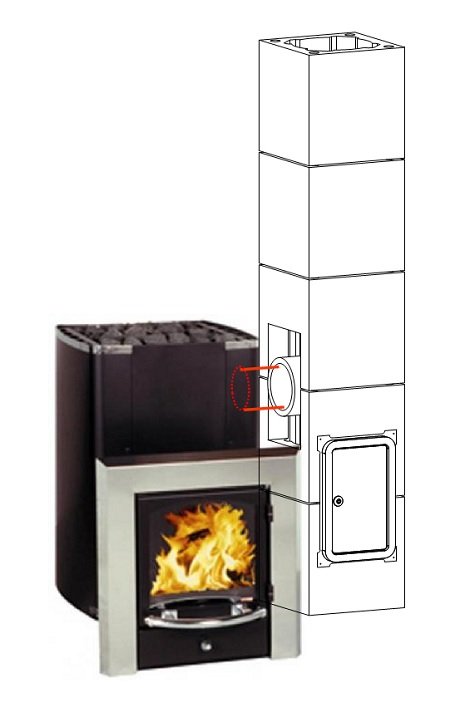

Применяется для горизонтального подключения банных печей и печей-каминов небольшой мощности на высоте от 66 см.

Комплект основания дымохода с короткими тройниками

Применение

Данный вариант подключения предполагает использование дымохода UNI с банными топками мощностью не более 30 кВт и печами-каминами мощностью до 10 кВт;
Комплекты доступны для диаметров дымоходов 140 и 160 мм c 90 тройником подключения;

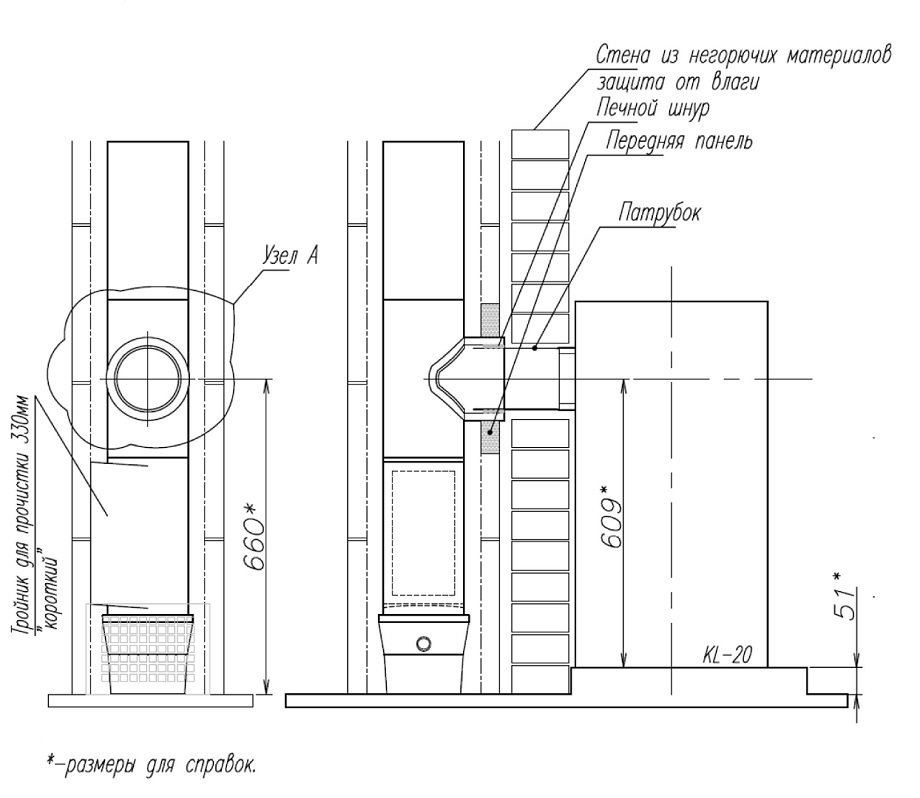

Минимальная высота до оси подключения составляет 660 мм;
При применении с банными печами важно защитить наружную оболочку системы от повышенной влаги;
Предпочтительно отделять систему от влажного помещения облицовкой с проветриваемым воздушным зазором (выполнить облицовку можно: кирпичом по металлическому профилю (минеритом, стекломагнезитом, влагостойким гипсокартоном);
Воздух для проветривания дымоходной системы необходимо направлять из сухого помещения.

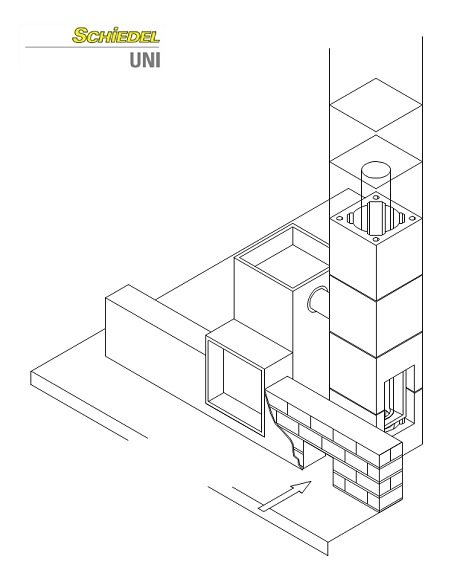

Печь и дымоход должны быть установлены на ОБЩЕЕ прочное основание:

Особенности монтажа

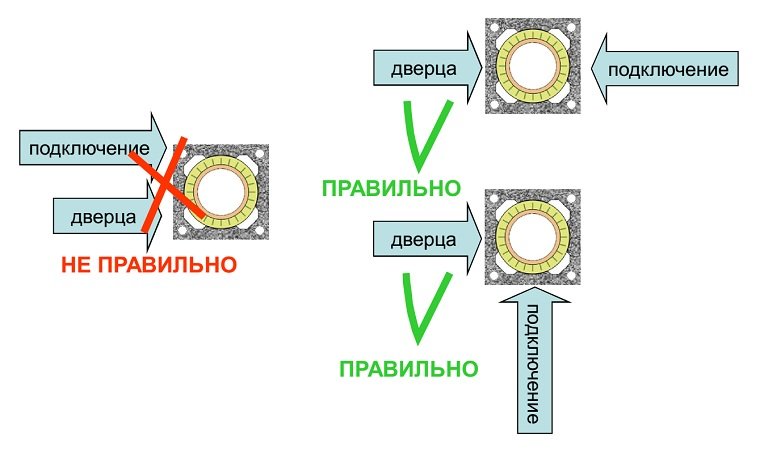

ВАЖНО: отверстие подключения должно быть выполнено в другом направлении с отверстием дверцы!

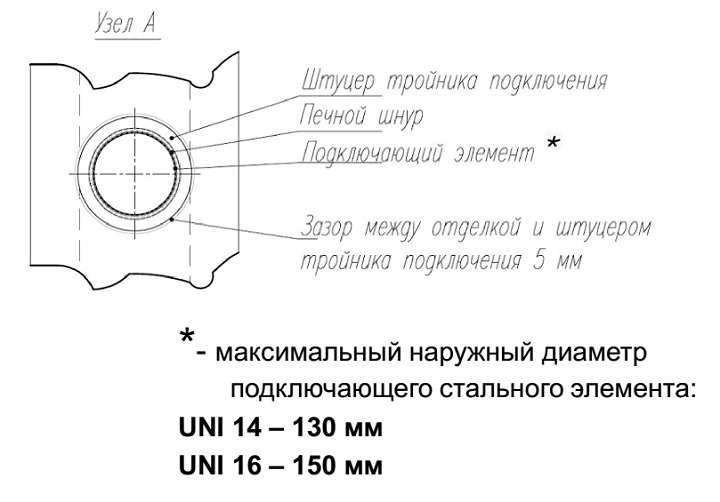

Зазор между металлическим патрубком и штуцером тройника подключения 5-20 мм уплотняется печным шнуром не менее чем в три витка, при меньшем зазоре необходимо использовать переходник TF1000.

Для установки переходника с данным комплектом штуцер тройника необходимо удлинить отрезком 50-100 мм керамической трубы приклеенным на FM-массу.

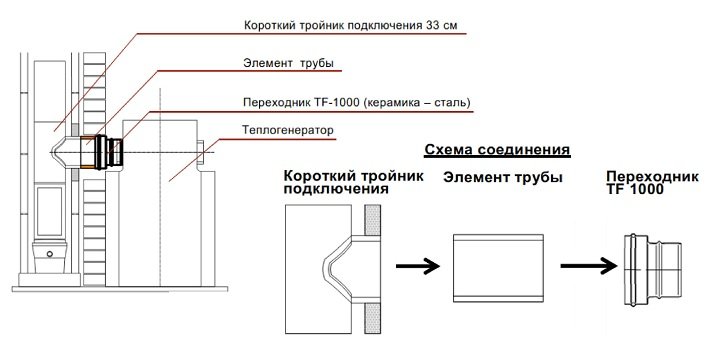

Отвод у тройника подключения короткий, поэтому использование переходника TF 1000 затруднено. Не следует подключать дымоотвод отопительного прибора напрямую к тройнику (из-за сильного перегрева керамики). К тройнику подключения 33 см приклеивается (на FM массу 1 кг) элемент керамической трубы нужной длины (при необходимости труба подрезается). Далее на него одевается переходник TF 1000, который при помощи металлических труб соединяется с прибором.
