Что такое клинкерный кирпич, преимущества клинкера, инструкция по применению клинкерного кирпича
Внимание! В этой статье мы рассматриваем стену из клинкерного кирпича и керамических блоков, срок службы такой стены измеряется сотней лет. Поэтому в этой статье мы описываем и выдвигаем более жесткие требования к обустройству стены, которые нет смысла предъявлять к менее долговечным материалам – лицевому керамическому кирпичу, силикатным, бетонным материалам и тем более к штукатурным фасадам.Описание клинкерного кирпича, преимущества и особенности
Фасадный кирпич необходимо разделять на две категории: клинкерный кирпич и лицевой кирпич. Название клинкерного кирпича исходит от слова клинк («звон» — герм. яз.гр.) и дословно означает звонкий. Звонким может быть только кирпич, обладающий высокой крепостью. Клинкер изготавливают из глины путем высокотемпературного обжига на пределе ее плавления и добавлением в шихту магматических пород, что в комплексе дает повышенную плотность структуры кирпича. Подобная структура значительно снижает водопоглащение кирпича, что придает кирпичу высокую долговечность.
Связь между основными показателями долговечности глиняных кирпичей характеризуется тремя основными параметрами:
• Водопоглащение — объемная доля воды, которую вбирает в себя кирпич при нормальных условиях до полного насыщения, измеряется в процентах;
• Морозостойкость — количество циклов замораживания-оттаивания, которое выдерживает кирпич при снижении своих свойств до уровня 80%.
Все три показателя качества кирпича напрямую взаимосвязаны между собой и снижение любого из этих параметров неизбежно снижает оба других.
По всем показателям и техническим характеристикам клинкерный кирпич превышает лицевой керамический кирпич и кирпич ручной формовки как минимум в 2-3 раза, при этом срок службы клинкера превышает 100 лет, чего нельзя сказать ни об одном другом материале, кроме каменных пород.
Почему клинкерный кирпич дороже обычного керамического лицевого кирпич? Затраты на производство клинкера значительно выше, чем на керамический кирпич, так как требуется использовать специальную глину и более высокую температуру обжига, а повышение температуры печи на 50°С приводит к увеличению расхода газа на 25%. Разница в температуре обжига клинкерного и керамического кирпичей 100 - 200°С.
Главные особенности клинкерного кирпича
• идеальный фасадный материал с точки зрения долговечности и широты дизайна;• главным показателем долговечности кирпича является его водопоглащение;
• низкое водопоглащение и высокая прочность клинкера обеспечивают долговечность фасада на срок более 100 лет;
• при использовании долговечных материалов необходимо применять долговечные технологии строительства;
Инструкция и особенности по выполнению кладочных фасадных работ с применением клинкерного кирпича
Устройство долговечной стены с использованием клинкерного кирпича и теплого кирпича (крупноформатных керамических блоков).Складирование поддонов с клинкерным кирпичем
1. Фасадный кирпич допускается хранить на складе до трех ярусов при условии выполнения требований по охране труда и технике безопасности.
2. Берегите кирпич от загрязнений. На строительной площадке фасадный кирпич необходимо складировать в месте, которое защищено от загрязнения растворами, бетонами, красками и другими веществами, которые могут оставить трудновыводимые пятна.
3. С самого начала бережливо относитесь к строительным материалам.
Общие положения
1. Рекомендуется заказывать кирпич сразу на весь объем строительства, или, в крайнем случае, для взаимосвязанных участков, чтобы избежать вероятности разбежности в цвете и оттенке.
2. При складировании кирпича необходимо избегать контакта с грунтом, защищать его от грязи и воздействия атмосферных осадков. Кирпич должен храниться на ровной площадке.
3. Фундамент конструкции, на которой будет осуществляться кладка, должен быть достаточно прочным, стабильным и ровным, хорошо гидроизолированным, чтобы влага не проникала в кирпичную стену.
4. Перед началом и во время работ необходимо защищать все конструкции и построенные фрагменты стен, которые могут быть повреждены во время кладки.
5. При перерывах в работе необходимо закрывать верхнюю часть стены, которая возводится, от дождя и других осадков.
6. Стену, которая строится, необходимо защищать от таких воздействий, как боковой ветер, горизонтальная нагрузка «лесов», талая вода, промерзание и т.д.
7. Недопустимо промерзание стен. Промерзание и оттаивание может привести к осадке стены, ее крену или появлению трещин.
Начало кладочных работ, как правильно брать кирпич с поддонов
1. Перед кладкой первый ряд кирпича выкладывают «всухую», чтобы определить размещение вертикальных швов и избежать излишней резки кирпича. Только после этого кирпич кладут на раствор.
2. При кладке необходимо брать кирпич одновременно из 4–5-ти разных поддонов, при этом кирпич из поддона берется по диагонали для того, чтобы выровнять разбежности в оттенках цвета кирпича.
3. При роботе с очень пестрым клинкерным кирпичом рекомендуется перед использованием разобрать кирпич по колористике, чтобы избежать пятен в стене и, потом, вести кладку, беря кирпич из разных групп, образовавшихся в процессе такой переборки.
4. Необходимо избегать излишнего использования половинок кирпича в углах стен и проемах.
Правила качественной кладки из клинкера
1. В местах, которые наиболее всего поддаются негативным воздействиям атмосферных факторов применяйте только клинкерный кирпич (он не боится воды, т. к. имеет низкое водопоглощение).
2. Не применяйте утопленные швы (под планку) — это значительно ослабляет кладку, что может привести, в последствии, к отколам лицевой поверхности.
3. Клинкерный кирпич является низкоабсорбным материалом, поэтому раствор необходимо подбирать жестким, без лишней влаги. Рекомендуем применять для кладки стенового клинкера специальные сухие смеси, например Квик-микс VZ01/VM01, Брикформ MC11, Perel NL.
4. Не добавляйте в раствор противоморозные добавки и такие, которые содержат соли.
5. Не пренебрегайте гидроизоляцией кладки. Привязку кладки к стене следует осуществлять при помощи специальных анкеров, изготовленных из нержавеющей стали (мы говорим о фасаде, который простоит 100 лет!). Также в случае
необходимости, надо делать деформационные швы в кладке и обязательно оборудовать кладку вентиляцией.
6. Очень важно избегать загрязнений лицевой поверхности кирпича.
7. После завершения работ необходимо защитить свежую кладку от попадания на нее атмосферных осадков, накрывая водонепроницаемым материалом.
Виды конструкциий стен кирпичных зданий
Н
аиболее распространенными конструкциями стен при строительстве зданий из качественных крупноформатных керамических блоков и клинкерного кирпича являются двух и трехслойные. При выборе строительных материалов необходимо руководствоваться правилом: все материалы должны быть с одинаковым сроком службы. Идеальной стеной, на наш взгляд, является двухслойная стена с воздушной прослойкой, которая выполнена из качественного поризованного керамического блока (RAUF, KERAKAM, POROTHERM), с достаточным сопротивлением теплопередаче, облицованная клинкерным кирпичом (Daas Baksteen, TERCA, Caprice, Nellisen).
Для обеспечения воздухообмена применяются специальные вентиляционные коробочки, описание их применения и схему расположения, при возведении фасадной кладки из клинкерного кирпича, можно найти ниже в этой статье.
Требования к швам
1. Рекомендуемая толщина шва — 10…12 мм (в швах крепятся анкера для перевязывания клинкерного кирпича с несущей стеной, см. рисунок выше). Вертикальный шов может быть тоньше на 1...2 мм.
2. Швы должны быть полностью заполнены специальным цветным кладочным раствором для клинкерного кирпича (Квик-микс VZ01, Брикформ МС11, Perel NL). Часть раствора, которая выдавливается наружу при обжатии кирпичом, соскабливается мастерком. При этом раствор не должен попадать в воздушный зазор.

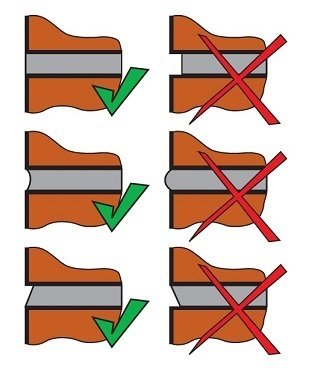

3. При качественной фасадной кладки из клинкерного кирпича запрещается использовать швы, отмеченные на рисунке справо красным крестом. Допускаемые швы отмечены на рисунке зеленой галочкой. В качестве иммитации утопленного шва для создания визуального эффекта фактурности кладки рекомендуем использовать шов с подрезкой (нижний вариант на рисунке). Консистенция кладочного раствора должна быть такой, чтобы он не сползал с мастерка под острым углом наклона (45-60°). Швы формируются после схватывания раствора (тест большим пальцем). Хорошо зарекомендовали себя при этом такие инструменты, как щепка (шероховатый шов), отрезок шланга (гладкий радиусный шов) и расшивка (конический шов). Обработка швов должна всегда производиться на растворе одинаковой твердости. После завершения расшивки необходимо очистить фасад от пыли, которая осталась после работ и вытереть ее вафельным полотенцем. Очистка кладки возможна только после ее полного твердения. Никогда не очищайте влажную кладку — это только усилит ее загрязнение!
Применение вентиляционных коробок в фасадной кладке
Назначение клинкерного кирпич — защитить и украсить фасад дома. Одно из достоинств клинкерного кирпича это низкое водопоглощение, поэтому он не пропускает влагу и обладает низкой паропроницаемостью. В воздушном зазоре между клинкером и керамическими блокам появляется влага в виде конденсата или пара, которая образуется при перепадах температур и отводе стеной влаги из помещения через поризованные блоки. Клинкерный кирпич имеет низкую степень отвода влаги из воздушного зазора. Поэтому стену необходимо оборудовать вентиляцией. Это сделать просто, если при фасадной кладки применять специальные вентиляционные коробочки. Рекомендуемая ширина воздушного зазора – 100 мм. При применении теплоизолятора расстояние от его поверхности до фасадной кладки должна составлять 20 - 40 мм (рекомендовано 40 мм). Для сохранения теплоизоляции и стены в сухом состоянии, воздушный зазор делают вентилированным и оборудуют дренажной системой для отвода влаги за пределы фасадной стены. Для этого и применяют вентиляционные коробочки. Их размещают в вертикальных швах кладки при выполнении лицевой кладки из клинкерного кирпича. Кроме вентиляции и дренажа, вставки предупреждают попадание насекомых внутрь кладки.
Размещение вентиляционных коробочек
Перед началом кладочных работ необходимо простелить фартук из битумной массы (гидроизоляция) по которому конденсат будет свободно стекать через вентиляционные отверстия наружу (рисунок слева). Аналогично необходимо простилать гидроизоляционные фартуки над всеми проемами. Венткороба рекомендуется размещать во время выполнения лицевой кладки из клинкерного кирпича по схеме, показанной на рисунке справо. При установке по горизонтали через каждые 1000 мм одна от другой и не ближе 250 мм от угла здания или проема; над и под окнами через 1000 мм, но не менее 2 шт по длине на один проем или окно. Вставки (венткороба) размещаются строго одна над другой. По вертикали придерживайтесь следующих правил: в самом нижнем ряду лицевой кладки, непосредственно на гидроизоляционном фартуке и в самом верхнем ряду. При висоте стены более 6000 мм, посредине размещают еще один ряд вставок. Применение анкеров для перевязки стены
Привязка фасадного слоя к конструкционному является очень важным мероприятием, поскольку стена принимает на себя сильные ветровые нагрузки. Перепады давления влияют на расшатывание фасадного слоя стены. Этому явлению препятствует привязка слоев при помощи анкеров. Поскольку строк службы стены из клинкера измеряется сотней лет, то анкеры должны быть выполнены из материала, который не поддается коррозии. Единственным материалом, который полностью соответствует всем требованиям, является нержавеющая (легированная) сталь. Дюбель анкера должен быть изготовлен из нейлона. Анкер и дюбель должны быть сертифицированными.

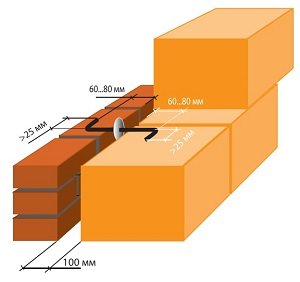

На рисунке изображены анкера: вбивной с дюбелем для последующего монтажа (верхний на рис.) и закладной для одновременной кладки конструкционного слоя из керамических блоков и фасаного слоя из клинкерного кирпича. Оцинкованную сетку в качестве анкеров применять не рекомендуется, так как у нее значительно меньший срок службы по отношению к клинкерному кирпичу. Количество анкеров на 1 м2 площади стены зависит от силы ветра в данной местности, расстояния между фасадным и конструкционным слоями стены, солнечного освещения и т.п. Количество анкеров расчитывается конструктором индивидуально для каждого здания. В самых распространенных случаях, проверенное количество анкеров – 5-7 шт/м2. В этом случае анкера располагаются в шахматном порядке через каждые 500 мм по горизонталии через 400 - 450 мм по вертикали. Дополнительно вокруг оконных и дверных проемов анкера размещаются линейно по 3 шт на 1 пог.м. Анкера размещаются не ближе 150 мм от края проема и компенсационного шва. Первый анкерный ряд необходимо размещать как можно ниже. Применение в строительстве качественных материалов, выполнение строительных норм и технологий, качественное выполнение работ даст Вам удовлетворение от конечного результата.Компенсационные швы на клинкерном фасаде
В условиях средних широт температура нагрева стены достигает 85°С, что приводит к значительным линейным расширениям. С целью оптимизации распределения нагрузок в фасадном слое стены, необходимо разделить здание сеткой вертикальных и горизонтальных расшивок.Расстояние между расшивками зависит от освещенности стены солнцем, материала, из которого изготовлен фасад, способа усиления фасада и других факторов. Потребность в размещении компенсационных швов (расшивок) определяется инженером проектировщиком отдельно для каждого многоэтажного здания.Организация работ по кладке клинкерного кирпича
1. Предварительно приобретите клинкерный кирпич и специальные цветные кладочные смеси для приготовления кладочного раствора.2. К началу выполнения кладки первого ряда облицовочного слоя стены нужно выполнить следующие действия:
2.1. Закончить все работы, связанные со строительством фундамента;
2.2. Проложить гидроизоляционные материалы согласно проекта дома;
2.3. Проанализировать чертежи проекта дома, которые относятся к облицовке фасада, и ознакомиться с видами, перевязочными рисунками фасадного слоя стены, которые приведены в проекте;
2.4. Сделать разметку кладки фасада:
2.4.1 Установить по длине фасада две вертикальные рейки (начало и конец стены), которые будут углами фасадной стены. Рейки нужно уровнять строго вертикально и крепко заанкеровать. Высота реек должна перекрывать как минимум один этаж. Потом с помощью реек будет выровнена высота рядов;
2.4.2 Высчитайте среднюю высоту ряда кирпича как сумму толщины кирпича (65 мм) и шва (8 - 12 мм). Например, средняя высота ряда при толщине шва 8 мм будет составлять 65+8=73 мм. Высоту горизонтального шва наилучше принимать в пределах 8-10 мм;
2.4.3 Разметьте фасад по вертикали (всегда с учетом повторов этажей). Разметка выполняется сверху в низ, начиная с самого тяжелого элемента фасада (например, цоколь или верхний край оконного отверстия текущего этажа). На вертикальных рейках (см. п.2.4.1) необходимо пометить карандашом размерные насечки, они будут отметками верхнего края кирпича в каждом ряду. Исходя из того, первый шов снизу может быть больше стандартного, и он выполняет функцию выравнивающего шва, ширина которого может составлять несколько сантиметров;
2.5. По всей ширине фасада приготовьте поддоны с клинкерным кирпичом и распакуйте их, что избавит кирпич от влаги, которая может возникнуть под пленкой в процессе его хранения.
3. При кладке клинкерного кирпича используйте специальные готовые смеси для кладки клинкерного кирпича (Квик-микс VZ01/VM01, Брикформ МС11, Perel NL), поэтому, перед выполнением строительных работ, их необходимо заготовить нужное количество.
Приготовление кладочного раствора
Клинкерный керамический кирпич имеет чрезвычайно высокие физико-механические свойства, в первую очередь, ее низкое водопоглощение, которое значительно увеличивает срок службы фасада и не ограничивает кирпич в его использовании, но низкий уровень водопоглощения добавляет трудностей при кладке стены. Ввиду этого необходтмо использовать для изготовления раствора уже готовые сухие смеси, которые специально для этого сделанные для клинкерного кирпича (Квик-микс VZ01/VM01, Брикформ МС11, Perel NL). Смеси этих производителей специально разработаны под свойства клинкерного кирпича. Изготовление раствора выполняйте согласно инструкции по использованию, который предоставляет товаропроизводитель смеси.
Применение указанных сухих смесей дает следующие преимущества перед цементно-песчаным раствором самостоятельного приготовления:
• отсутствие высолов на поверхности кладки (в специальных смесях для клинкера отсутствуют водорастворимые соли);
• раствор на основе сухой смеси не дает отрыва кусочков раствора, что предупреждает загрязнение воздушного зазора вентиляционной системы фасада;
• сухие смеси ускоряют скорость кладки (кладка клинкера на обычном растворе позволяет за смену возвести не более 4-х рядов кладки, в то время как смесь увеличивает их до 6-9 рядов).
Предупреждения
1. В процессе кладки всегда используйте кирпич из разных поддонов (одновременно с четырех - пяти).2. Наносите раствор равномерно на всю поверхность кирпича.
3. Вертикальные и горизонтальные швы должны плотно прилегать к поверхности кирпича.
4. Используйте чистый инструмент, поддерживайте чистоту на рабочем месте.
5. Немедленно устраняйте разного рода загрязнения с поверхности фасадной кладки. Не допускайте схватывания цементного раствора на поверхности кирпича.
6. Не выполняйте кладочные работы во время дождя и мороза. Не допускайте протекания раствора со шва на кирпич.
7. Немедленно после схватывания раствора (тест большим пальцем) шов необходимо уровнять и одновременно уплотнить фуговочной кельмой (при этом также хорошо себя зарекомендовали такие инструменты как: щепка (рыхлый шов) и отрез шланга (формирует внутренний радиус). Обработка шва всегда должна производится на растворе одинаковой твердости.
8. Нововыстроенную стену защищайте от намокания в течение 14 суток, путем накрытия свежей кладки полиэтиленовой пленкой.
9. Кладка фасадов с использованием клинкерного кирпича выполняется с выразительным выделением расшивки. Раствор должен иметь пластичную консистенцию.
10. Очистка фасада водой является лишь косметической операцией. Использование кислоты для очистки фасада является крайностью. Фасад должен быть выложен так, чтобы не было необходимости использовать химические вещества для его очистки.
11. Загрязнение из фасадного кирпича, что возникают в процессе ведения кладки и фугования швов нужно снимать лишь сухим способом.
Технология кладки клинкерного кирпича
1. Выложите первый ряд кирпичей "всухую" для правильной разметки вертикальных швов. Для облегчения перевязки кирпича предлагаем ширину вертикального шва брать 10 мм (две ширины кирпича + толщина шва = длине кирпича, то есть 120+120+10=250 мм). Вертикальные швы в первом ряду будут определяющими в последующих рядах.2. Ведите кладку целыми рядами согласно средней высоте рядов.
3. Для стен с воздушным промежутком между слоями стены шириной не меньше 4 см необходимо в фасадном слое сделать впуск (самый низкий ряд фасада) и выпуск (самый верхний ряд фасада) воздуха для обеспечения свободной циркуляции воздуха. Чтобы отверстия не было заметно, на практике это достигается следующим путем: через каждые четыре ряда делается пустой вертикальный шов, заполняя его куском утепления, которое потом вынимают по окончании расшивки. Закрытие вентиляционной воздушной пустоты любой перегородкой нуждается в дополнительных впускных и выпускных путях.
4. Соединение фасадного слоя стены из клинкерного кирпича с основным несущим слоем из керамических блоков нужно выполнять с помощью анкеров, которые изготовляются из легированной (нержавеющей) стали (наилучшее, если они будут изготовлены в заводских условиях). Как правило, нужны четыре анкера на каждый квадратный метр стены. Анкеры нужно вживлять в стену под углом к керамическому фасадному слою, чтобы не допускать увлажнение теплоизоляционного слоя при кондиционировании пара на поверхность анкера.
5. При кладке рядов кирпича нужно предупреждать попадание раствора в воздушный зазор. Для этого достаточно прижимать кельмой раствор на кирпиче со стороны воздушного зазора.
6. Выкладывайте ряды точно по уровню шнура-причалки, натянутому на вертикальных рельсах (см. п.2.4.1), что показывает среднюю высоту ряда. Это предупредит многократный контроль уровня рядов и отклонения по толщине шва и кирпича, их возможные визуальные отклонения исчезнут.
7. В случае выполнения кладки с расшивкой, расшивка фасада выполняется как отдельный процесс после кладки всего фасада и минимум через 3 дня после выскабливания раствора из швов. Рекомендации при проведении работ по расшивке швов кладки:
1. При выполнении расшивки, нужно быть очень аккуратными, чтобы лишний раз не загрязнить фасад.
2. Используйте специальные растворы для расшивки, которые предназначены для внешних работ.
3. Расшивка всегда выполняется сверху в низ.
4. Оптимально, когда внешний слой расшивки является утопленным не более, как на 3 мм от поверхности кирпича вглубь кладки.
5. Важно, чтобы ширина кельмы для расшивки была уже, чем ширина принятого шва.
6. По завершении расшивки всего фасада, необходимо мягкой влажной щеткой очистить его от мелких кусочков раствора и легко оросить его водой. Чистку нужно делать только после высыхания швов. Очищать фасад нужно только водой или, в случае сильных загрязнений (особенно остатков раствора) - очень слабым раствором кислоты или специальными средствами. Очистку фасада водой всегда выполняют сверху в низ. Очистка выполняется следующим образом:
6.1. Фрагмент фасада нужно обильно оросить водой.
6.2. Очистить фрагмент фасада, чистой щеткой средней жесткости, смачивая ее в растворе кислоты или специальных химических веществах. Очищать только поверхность кирпича! Не очищайте кислотой швы!
6.3. В самом конце нужно весь фасад облить водой.
