Выполнения кладочных работ из блоков Porotherm. Часть 1. виды блоков, растворы, расход смеси.

Выполнения кладочных работ из блоков Porotherm часть 1- виды блоков, растворы, расход смеси

Кладка – это система кладочных элементов, уложенных в определенном порядке и скрепленных раствором. Кладка и отдельные ее компоненты должна отвечать основным требованиям и выполнять следующие функции:

❖ безопасность
❖ долгий срок службы и сохранение размеров
❖ несущая способность
❖ пожаробезопасность
❖ теплоизоляция
❖ теплоемкость
❖ защита от шума
❖ безопасность для здоровья
❖ способность пропускать влажность воздуха и т.п.

Для выполнения этих функций необходимо, чтобы в этом участвовали все компоненты кладки – керамические блоки, теплый (легкий) раствор и штукатурка. Большое влияние на свойства кладки имеют также тщательность и способ ее возведения.

Керамические блоки Porotherm предназначены для разных типов кладки

❖ для несущих и не несущих стен
❖ для вентфасадов
❖ кладка-заполнение и кладка перегородок
❖ для наружных и внутренних стен
❖ в один или несколько рядов

Для некоторых типов кладки можно использовать только определенные виды кирпичей Porotherm, а также растворы и штукатурки, соответствующие назначению кладки.

Для наружных стен

Керамические блоки Porotherm - это идеальные керамические блоки с долгим сроком службы для оптимальной теплоизоляции и теплоемкости.

Для вентилируемых фасадов

Porotherm 20. Имеет утолщеную наружную стенку для крепления фасадных плит и систем утепления. Применяется в основном в многоэтажном монолитном-каркасном строительстве.

Для несущих стен и перегородок

Porotherm 25 и Porotherm 30. Правильный выбор для внутренней несущей кладки.

Для не несущих перегородок

Porotherm 12 и Porotherm 8. Идеальные кирпичи для не несущей кладки.

Для перекрытия проемов

Porotherm 120/65. Легкие и простые в монтаже перемычки для окон и дверей.

Следующим важным элементом кладки является растворный шов, который скрепляет блоки между собой.

Постельный (горизонтальный) шов

Толщина постельного шва для блоков Porotherm основана на модуле высоты 231 мм, применяемом в строительстве, и номинальной высоте блоков Porotherm 219 мм. Постельный шов не должен быть ни слишком тонким, ни слишком толстым, и его толщина должна составлять в среднем 12 мм. Такой толщины совершенно достаточно для выравнивания допустимых отклонений в размерах блоков. Более толстые или неравномерные постельные швы снижают прочность кладки; кроме того, разная сила деформации в соседних швах разной толщины может создавать места с повышенным натяжением.
Раствор нужно наносить так, чтобы весь блок лежал на слое раствора. Для удобного и, главное, равномерного нанесения раствора на постельный шов используются инструменты для кладки. При кладке находящихся под статическим напряжением стен и перегородок раствор наносится на всю поверхность постельного шва. Стенами под статическим напряжением считаются все несущие внутренние стены из блоков Porotherm толщиной от 250 и наружные стены, которые также выполняют несущую функцию. При кладке наружных стен кроме требований к несущей способности выдвигается еще одно важное требование – высокое термическое сопротивление. Этим требованиям соответствуют керамические блоки Porotherm для наружных стен.
При кладке, очень часто, применяется обычный известково-цементный раствор, однако его технические тепловые свойства примерно в 5 раз хуже, чем свойства самих кирпичных блоков, поэтому их сочетание в кладке приводит к значительному снижению теплоизоляционных свойств керамических блоков Porotherm.

Негативное воздействие обычного кладочного раствора можно снизить несколькими способами:

❖ пониженный расход раствора (кирпичи с карманом под раствор) или отказ от его использования на стычных вертикальных швах (кирпичи с соединением в паз и гребень)
❖ использование прерывного постельного шва (низкий эффект)
❖ использование легкого (теплоизоляционного) кладочного раствора.

Первый способ применяется во всех кирпичных блоках Porotherm (их размер ограничен требованием эргономики: вес одного элемента не должен превышать 23 кг); об остальных двух способах нужно рассказать подробнее. Эффект прерывного постельного шва (укладки раствора полосами) состоит в том, что «теплопроводный мост», который создает в постельном шве обычный раствор, один или два раза прерывается воздушным пространством шириной от 30 до 50 мм. В итоге, эта мера увеличивает термическое сопротивление кладки на 3-5 %, однако в то же время и значительно снижает несущую способность такой кладки! Снижение несущей способности кладки (рассчитывается как прочность при центральном и внецентренном сжатии) можно рассчитать разделив ширину пустот в прерывном постельном шве на ширину полностью сцементированного постельного шва. Например, при кладке толщиной 380 мм наличие двух пустот шириной 50 мм снижает несущую способность кладки на 25 %! По этой причине прерывные постельные швы нельзя использовать произвольно, а только там, где такая возможность доказана статическим расчетом.
Описанный недостаток устраняется при помощи так называемого легкого (теплого) раствора (Porotherm TM), который не только имеет такую же прочность на сжатие, как обычный раствор, но и отличается отличными теплоизоляционными свойствами, которые почти полностью устраняют «теплопроводные мосты» в постельных и вертикальных швах. Легкий раствор Поротерм ТМ (или аналоги других производителей) совершенно незаменим при возведении округлых в плане наружных стен, где нужно заполнять раствором клиновидные вертикальные швы (для такой кладки блоки Porotherm не подходят). Легкие растворы дороже обычных, а потому самое разумное решение – сочетать легкие растворы с керамическими блоками Porotherm 51, Porotherm 51 GL, Porotherm 44, Porotherm 44 GL и Porotherm 38, Porotherm 38 GL. Легкие растворы производятся в виде сухой смеси и обладают значительно более высокой скрепляющей способностью, чем обычные растворы.

Расход раствора

Из 20 кг сухой смеси Porotherm TM можно получить 30-32 л готового «теплого» раствора. Важно строго соблюдать количество затворяемой воды, для того, чтобы избежать, с одной стороны, получения слишком жидкого раствора, который будет проваливаться в пустоты блока, а с другой стороны – слишком густого раствора, который может не набрать необходимой прочности.

Для избежания проваливания раствора можно применять специальную кладочную сетку Porotherm BM .

Внимание! В холодное время года необходимо применять специальные легкие зимние смеси Porotherm TM Winter (или аналоги), которые допускаю проведение кладочных работ при температуре от -10С до +5С градусов. Как альтернативный вариант, можно добавлять в летние смеси антиморозные добавки, например Основит Сейфскрин SN1.

Вертикальный шов

В зависимости от типа вертикальных швов кирпичная кладка бывает:

❖ кладка с заполнением раствором вертикальных швов ( применяется с обычными кирпичами без паз-гребня)
❖ кладка без заполнения раствором вертикальных швов – система «паз-гребень».

Традиционная кладка с заполненными раствором раствором вертикальными швами используется для наружных и внутренних несущих и ненесущих стен, к которым не предъявляется высоких требованиям по термическому сопротивлению. Так как в таких случаях чаще всего используются кирпичи стандартных размеров, которые не имеют соединения паз-гребень, расход раствора и рабочего времени по сравнению с современными кирпичными блоками Porotherm очень высокий. Новые виды кладки с пазогребенным соединением вертикальных швов можно использовать для возведения наружных теплоизоляционных стен в один ряд. Керамические блоки, разработанные специально для этого типа кладки, в горизонтальном направлении укладываются впритык, а потому никаких вертикальных швов нет.

Перевязка кладки из керамических блоков

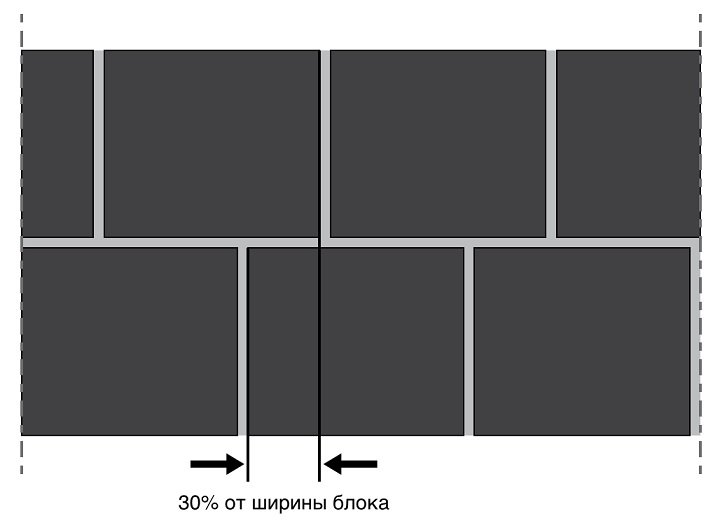

Одна из важнейших статических характеристик кладки – это ее перевязка. При возведении стены или опор ряды кирпичи должны быть перевязаны так, чтобы стена или опора вели себя как один конструктивный элемент. Для правильной перевязки кладки вертикальные швы между отдельными кирпичами в двух соседних рядах должны быть сдвинуты не менее чем на 0,4 x h, где h – номинальная высота кирпича. Для кирпичных блоков Porotherm высотой 219 мм минимальный шаг перевязки составляет 87 мм. Рекомендованный горизонтальный модуль здания 250 мм обеспечивает для блоков Porotherm шаг перевязки 125 мм.

Как осуществить такую перевязку на практике, демонстрируют схематические рисунки в разделе «Проектирование и возведение кладки из керамических блоков Porotherm».

Растворы для кладки керамических блоков

Раньше все растворы для кладки и штукатурки обычно замешивались из отдельных компонентов (известь, цемент, песок, вода) прямо на стройке. Современные строительные работы требуют стабильного качества раствора, и замешивать раствор таким способом уже нельзя, так как невозможно получать стабильное качество, поэтому строители перешли на использование сухих растворных смесей (СРС). Технология производства и постоянный контроль продукции обеспечивает стабильно высокое качество СРС. В зависимости от способа замеса можно приготовить смеси для разных целей. Растворы для кладки можно разделить на две группы – на обычные ( цементно-песчаные) и легкие (теплые) растворы. Обычные растворы представляют собой смесь заполнителя, минеральных вяжущих и добавок, облегчающих работу и улучшающих качество раствора. Прочность на сжатие колеблется от 2,5 до 10 МПа, растворы, как правило, предназначены для нанесения вручную. Легкие (теплые) растворы дополнительно содержат легкие заполнители, которые снижают объемный вес до уровня ниже 1000 кг/м3 и улучшают термические свойства. От вида легкого заполнителя (как правило, используется перлит) и его количества зависят характеристики раствора – прочность на сжатие, прочность при изгибе, объемный вес и коэффициент теплопроводности. По термическим свойствам легкие растворы можно далее разделить на две группы, которые в Германии получили обозначение LM 36 и LM 21. В группу растворов LM 21 входят все растворы с коэффициентом теплопроводности < 0,21 Вт/мС, в группу LM 36 – растворы с коэффициентом теплопроводности от 0,21 Вт/мС до 0,36 Вт/мС. Растворы группы LM 36 улучшают общее термическое сопротивление кладки примерно на 10 %, растворы группы LM 21 – примерно на 17 %, что при современном стремлении к максимальному термическому сопротивлению кладки – существенное преимущество.

Для внутренней кладки из кирпича Porotherm можно использовать все виды обычных растворов для кладки, которые предлагаются на рынке. Учитывая отличные теплоизоляционные свойства кирпичных блоков Porotherm, мы рекомендуем использовать для наружной кладки легкий (теплоизоляционный) кладочный раствор PorothermTM. Благодаря тому, что коэффициент теплопроводности раствора (λ < 0,21 Вт/м*С) сопоставим с коэффициентом теплопроводности блоков Porotherm, диффузия водяных паров в постельных швах кладки почти такая же, как у кирпичей. Поэтому кладка на легкий раствор не дает трещин по швам. Для правильного распределения раствора по поверхности блоков применяется специальный инструмент - слайдер Porotherm.
