Выполнения кладочных работ из блоков Porotherm. Часть 4. Пректирование, виды кладок, перевязка углов.
Содержание статьи:
Правильное проектирование
Модуль длины
Керамические камни Porotherm поставляются в виде целых и половинчатых кирпичей и имеют такие размеры, чтобы длина стены и кирпичей была кратна модулю длины 125 мм. Например, для одного ряда кладки длиной 1 м нужно 4 кирпича длиной 250 мм. Поэтому стены объектов лучше проектировать в плане согласно модулю 125 мм. Использование этого модуля не только существенно упрощает проектировку, но и избавляет от большинства трудоемких работ (распилка кирпичей, перемычек) непосредственно на стройке. Кроме того, можно профессионально создавать различные в плане формы, например, округлые эркеры или углы кладки 135- и 225°. Желательно подгонять размер или форму кирпичей не рассечкой, а распилкой, фрезерованием или сверлением, чтобы не создавать лишнего мусора и обеспечить надлежащее качество кладки. Чтобы удовлетворить необходимость в перевязке угловой кладки стен толщиной 510 и 380, в ассортимент был добавлен угловой фасонный кирпич. За исходную точку модульной сети плана нужно взять внутренний угол наружной стены!Модуль высоты

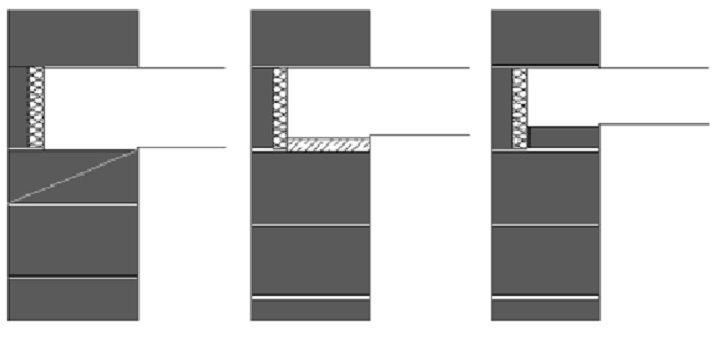

Высота кирпичей Porotherm – 219 мм. При средней толщине постельного шва 12 мм высота одного ряда кладки равна 231 мм. Таким образом, для возведения стены высотой 1 м потребуется выложить 3 ряда из кирпича Porotherm. Поэтому рекомендуем проектировать высоту помещения в свету по модулю 231 мм. В случае необходимости высоту в свету строительного объекта можно варьировать с помощью распиленных кирпичей, укладки выравнивающего слоя бетона в местах, где ложатся конструктивные элементы перекрытия, или с помощью применения кирпичей в пол высоты и в треть высоты.Способы изменения высоты этажа.
Виды кладок, перевязка внутренних и внешних углов
Наружная стена толщиной 510 мм

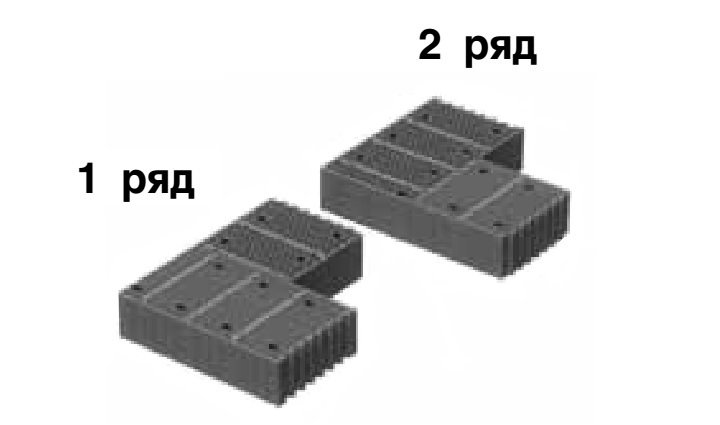

а) угол наружной стены из блоков длиной 51 см и доборных элементов (Porotherm 51, Porotherm 51 GL, Porotherm 51 1/2):

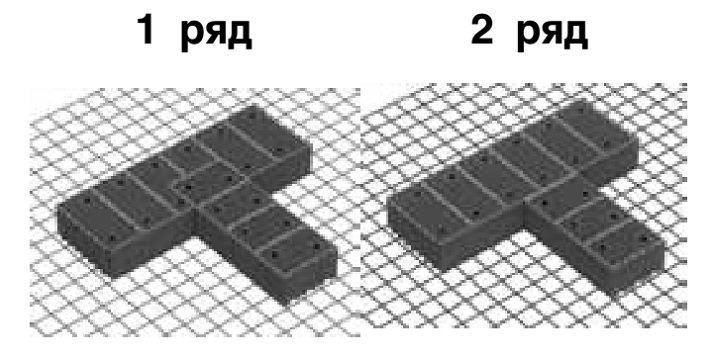

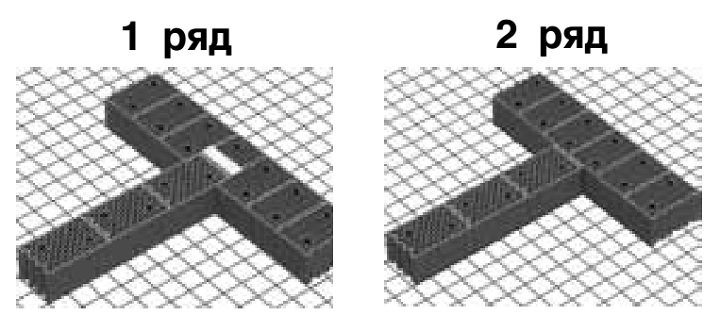

б) перевязка с внутренней стеной толщиной 380 мм из блоков Porotherm 51 (Porotherm 51 GL) и Porotherm 38 (Porotherm 38 GL):
в) перевязка с внутренней стеной толщиной 250 мм из Porotherm 51 и Porotherm 25:

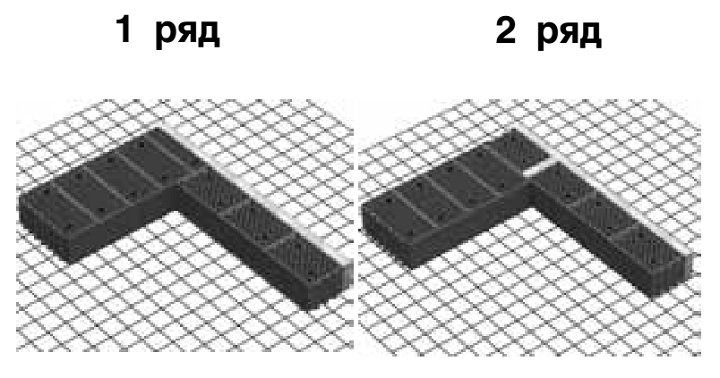

г) внешний угол наружной стены (510 и 250 мм) на стыке двух объектов из блоков Porotherm 51, Porotherm 51 1/2, Porotherm 25:
д) внутренний угол наружной стены в месте соединения с внутренней стеной толщиной 250 мм с использованием блоков Porotherm 51, Porotherm 51 1/2 и Porotherm 25:

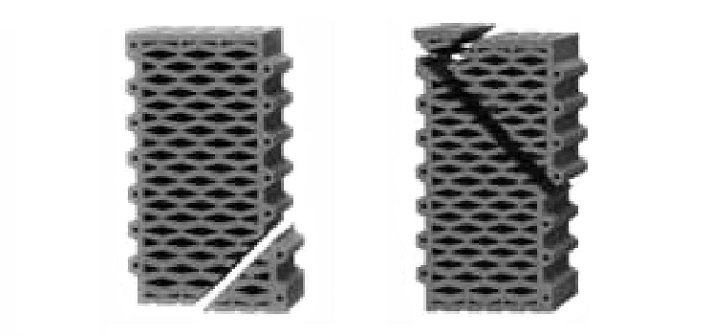

е) широкий внешний угол (135°) и внутренний угол (225°) наружных стен — эркер и схема распила блоков Porotherm 51 и Porotherm 51 GL:
ж) полукруглая кладка из блоков Porotherm 44 и Porotherm 51:
Наружная стена толщиной 380 мм

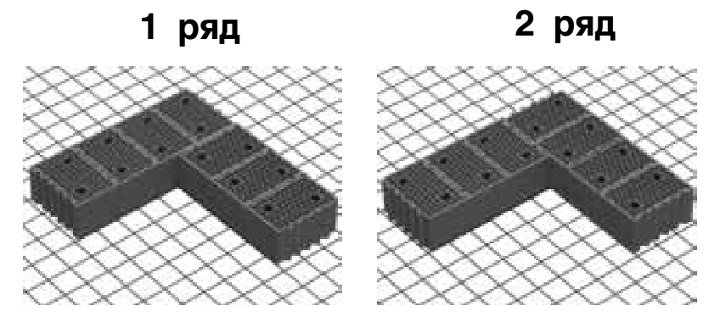

а) угол наружных стен из целых блоков Porotherm 38:
б) перевязка с внутренней стеной толщиной 380 мм из блоков Porotherm 38 и Porotherm 38 GL:

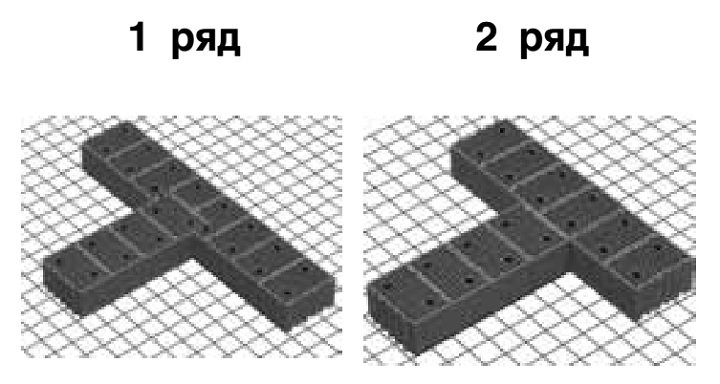

в) перевязка с внутренней стеной толщиной 250 мм из блоков Porotherm 38 и Porotherm 25:
г) широкий внешний угол (135°) и внутренний угол (225°) наружных стен - эркер блоков: Porotherm 38 или Porotherm 38 GL:
д) полукруглая в плане кладка из целых блоков: Porotherm 44 R:
Наружная стена толщиной 250 мм
а) внешний угол внутренних стен толщиной 250 мм блоков Porotherm 25:
б) перевязка с внутренней стеной толщиной 250 мм из блоков Porotherm 25:
