Как правильно подобрать дымоход Schiedel?
Вводная информация
Дымоходная система это пожароопасная и сложная инженерная сеть, которая проходит сквозь всю высоту строения. На работу дымового канала влияют многие факторы: климатические данные населенного пункта, геодезическая высота, тип теплогенератора, горизонтальная и вертикальная протяженность ствола дымохода, вид оголовка и многое другое. Поэтому, чтобы обеспечить правильную и долговременную эксплуатацию не только дымохода и отопительного оборудования, но и дома, необходимо заранее продумать проект и подготовить информацию.
Для правильного подбора и расчета стоимости дымохода необходимо иметь информацию об объекте и теплогенераторе, например, банной печи, камине или котле.
Информация об объекте:
информация о его местоположении (город, поселок, и т.д.);
новое строительство или реконструкция;
стадия строительства: проектирование, фундаментные работы или отделка завершена;
точное расположение дымохода; высота строения, где будет или к которому установлен дымоход;
наличие и вид фундамента.
Информацию об отопительном оборудовании:
мощность;
температура дымовых газов;
вид топлива: твердое, жидкое, газ;
тип камеры сгорания: открытая или закрытая;
расположение патрубка теплогенератора для подключения к дымоходу (боковое/верхнее);
диаметр патрубка.
*Примечание: Обратите внимание, что согласно ГОСТ Р 53321-2009, диаметр дымохода должен быть равен или превышать диаметр отводящего патрубка теплогенератора. Вся информация об отопительном оборудовании находится в техническом паспорте установки.
Важные особенности при выборе дымохода для бани
Особенность работы печи для бани это быстрая отдача тепла и максимальный нагрев помещения. Температура дымовых газов на выходе из данного теплогенератора достигает предельных значений для дымохода в 600°С, а то и 1000 °С. Поэтому вопрос о безопасности и надежности дымохода для банной печи важнейшая задача, которую необходимо решить при строительстве бани.
Для этого выбирают дымоходные системы, у которых внутренняя оболочка обладает повышенной стойкостью к воздействию больших температур. Это может быть либо сталь высокого качества, с большим содержанием легирующих элементов, например, AISI 310 S, AISI 444 или AISI 316 L. Либо для производства внутреннего контура системы применяют другой материал — минеральные композиты.
Данные материалы легко выдерживают критический нагрев в 500-600 °С и не теряют своих защитных и прочностных свойств даже при температуре 800 или 1000 °С. Также, дымоход из минеральных композитов обладает в разы большим сроком службы и, в отличие от любого стального аналога, его не придется менять со временем по причине износа и потери своих защитных свойств.
Чтобы не перенести высокую температуру на внешнюю оболочку дымохода и горючие конструкции здания, необходимо защищать внутренний контур теплоизоляцией. Именно от типа, вида и толщины изоляции зависит то, как она справится с температурным воздействием на дымоход.
Снизить риск перегрева дымового канала от банной печи можно, используя силикатную (на основе оксидов, кремния, магния и кальция) теплоизоляцию рулонного типа. Гораздо хуже с данной нагрузкой будут справляться изоляционные материалы на основе базальта. При большом нагреве данный тип изоляции уменьшается в объеме и «спекается». Это приводит к образованию пустот в стволе дымохода и многократно увеличивает риск возгорания прилегающих горючих конструкций.
Комплектация дымоходной системы для банных печей должна обязательно включать разгонный участок (одноконтурная часть дымового канала без изоляции), чтобы дымовые газы успевали охлаждаться на пути в основную утепленную часть дымохода. Также, стоит установить дефлектор на оголовок дымохода. Он защитит кровлю от попадания искр, а дымоход от перебоев тяги из-за сильного ветра и осадков.
Важные особенности при выборе дымохода для котла
Котельное оборудование это основной источник тепла в помещении. Его главная особенность постоянная эксплуатация. Котлы могут быть на твердом, газовом и жидком топливе, и при подборе к ним дымоходной системы у каждого из них есть свои нюансы.
Но, несмотря на это, можно выделить ряд общих закономерностей для обустройства дымохода. Учитывая непрерывный режим работы данного теплогенератора, стоит учесть, что дымовой канал должен быть устойчив к постоянному воздействию высоких температур и разрушающих кислот в виде конденсата.
Надежность системы в данном случае выходит на первый план. При этом, следует обратить внимание на статическую устойчивость дымохода. А именно, на его опорные и крепежные элементы, которые могут выйти из строя быстрее, чем он сам, и привести к его разрушению.
Помимо этого, из-за постоянной работы и воздействия солнца и атмосферных осадков внешний контур дымохода потеряет свою привлекательность достаточно быстро, особенно если это не окрашенная стальная оболочка. Поэтому, если вам важно то, как будет выглядеть дизайн вашего помещения или фасада, то выбирать следует крашеный дымоход. В таком случае порошковое покрытие станет дополнительным защитным слоем.
Устанавливать зонтик или дефлектор на дымоходную систему от газового котла запрещено. Для остальных типов котельного оборудования все рассматривается индивидуально. Учитывая, что теплогенератор будет работать постоянно, то в дымовом канале всегда будут находиться раскаленные дымовые газы. Поэтому осадки, попадающие в него, будут моментально испаряться и, как таковая, установка зонтика не потребуется.
Важные особенности при выборе дымохода для камина
На сегодняшний день камин или печь-камин являются, скорее, элементом интерьера, а не главным источником тепла. Поэтому при обустройстве дымохода стоит учесть два важных условия.
Первое внутри дымового канала должна быть оптимальная тяга. Если ее значение будет минимальным, то пламя будет слабым и затухающим, а дымовые газы могут начать поступать из топки теплогенератора в жилое помещение. Если значение тяги будет близким к максимальному, то пламя будет рваным и хаотичным, а топливо прогорать быстрее. Именно поэтому здесь недостаточно рассчитать работоспособный диаметр дымохода, необходимо также, чтобы он был не заниженным и не завышенным, а оптимальным.
Например, если для минимальной работоспособности камина будет достаточно диаметра дымохода 150 мм и будет установлен 300 мм, то тяга будет избыточной. Оптимальным решением в данном случае будет значение диаметра дымоходной системы, равное 200-250 мм.
Также, если комплектация дымоходной системы подразумевает тройник, то его рекомендуется выбирать с углом подключения 45°. Это способствует более плавному удалению дымовых газов и, как следствие, эстетически красивому горению пламени.
Второе условие это еще более высокие требования по надежности и безопасности. Так как данный тип теплогенераторов эксплуатируется нерегулярно, то помимо высоких критериев к материалам, из которых изготовлен дымоход, появляются еще дополнительные. В первую очередь стоит обратить внимание на узел соединения элементов: он должен иметь компенсацию от термических расширений и защиту от протечки конденсата (противокапиллярная защита).
Также, стоит учесть вопрос отвода конденсата. Это не только сконденсировавшиеся дымовые газы в жидкие кислоты, но и атмосферные осадки, которые попадают во внутренний канал дымохода. Поэтому необходимо, как установить дефлектор или зонтик, так и обустроить отвод конденсата в нижней части дымоходной системы. Как правило, данный элемент называется «емкость с отводом конденсата».

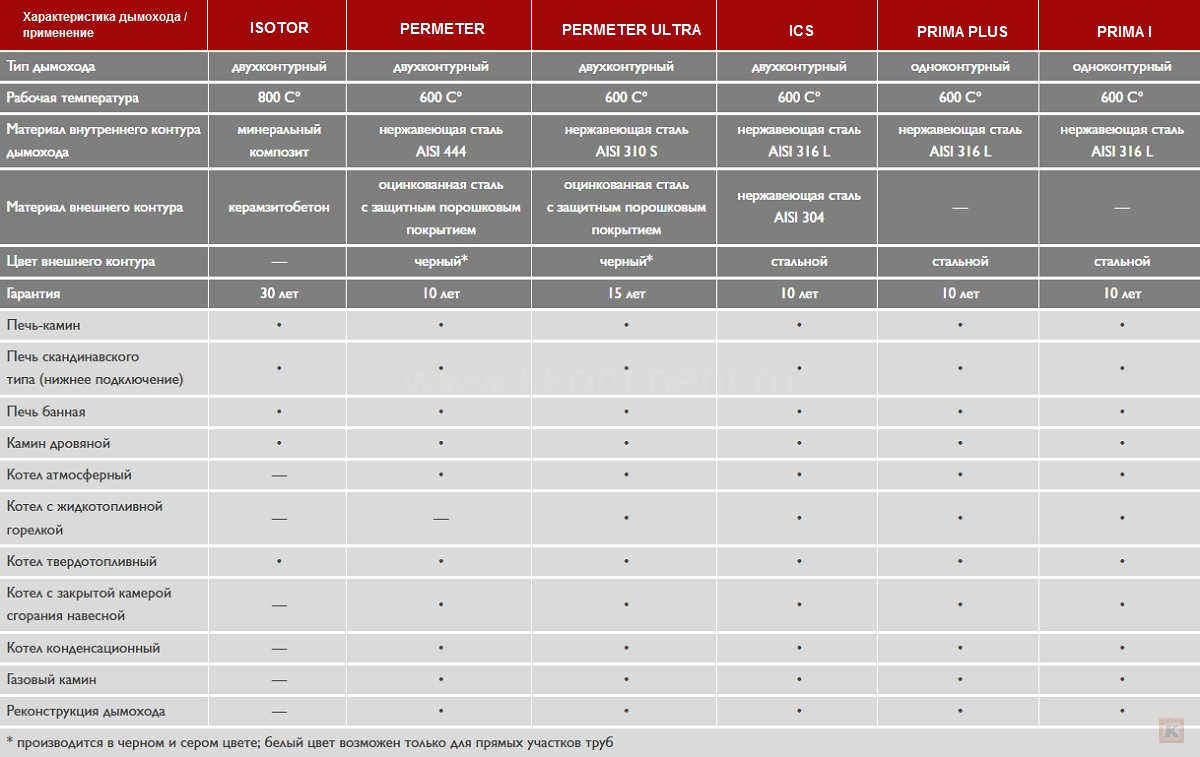

Таблица для выбора дымоходной системы
Расчет стоимости дымохода
После того, как вы определились с выбором отопительного прибора (печи, камина или котла), можно приступать к подбору дымоходной системы. Для этого нам потребуется определить высоту и сечение дымохода, а также получить информацию о теплогенераторе.
Пример определения высоты и стоимости дымохода ISOTOR
В качестве примера рассмотрим двухэтажный дом, в котором планируется установка теплогенератора на первом этаже (рисунок 1).
Шаг 1. Определение высоты дымохода
Для определения высоты дымового канала необходимо знать следующие параметры:
Отметку чистого пола, на которую будет устанавливаться основание дымохода.
Отметку конька кровли – самая высокая точка кровли.
Горизонтальное расстояние между дымоходом и коньком кровли для определения верхней отметки дымохода. Она определяется согласно СП 7.13130.2013 «ОТОПЛЕНИЕ, ВЕНТИЛЯЦИЯ И КОНДИЦИОНИРОВАНИЕ. Требования пожарной безопасности» (рисунок 2):

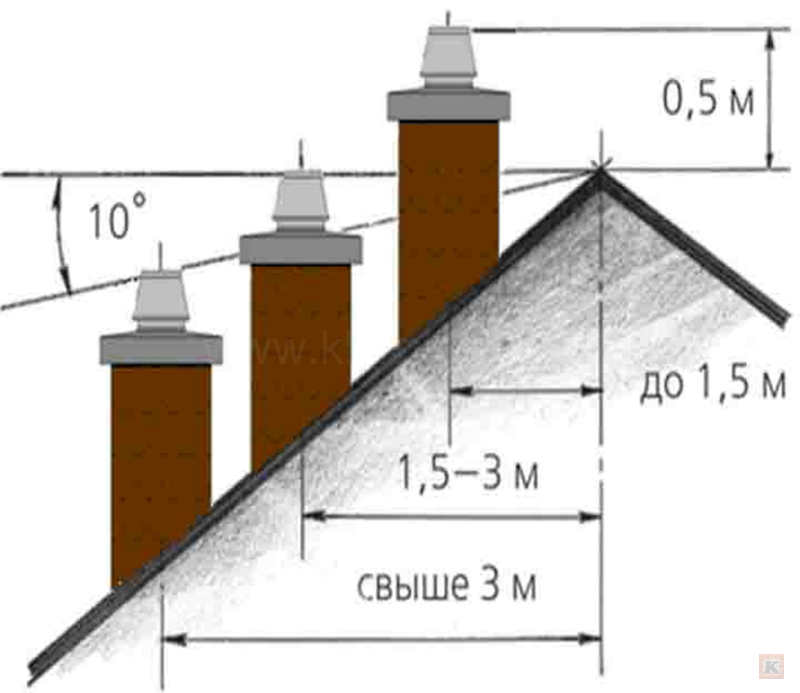

Высоту дымовых труб, размещаемых на расстоянии, равном или большем высоты сплошной конструкции, выступающей над кровлей, следует принимать:
не менее 500 мм – над плоской кровлей;
не менее 500 мм – над коньком кровли или парапетом при расположении на расстоянии до 1,5 м от конька или парапета;
не ниже конька кровли или парапета – при расположении дымовой трубы от 1,5 до 3 м от конька или парапета;
не ниже линии, проведенной от конька вниз под углом 10˚ к горизонту, – при расположении дымовой трубы от конька на расстоянии более 3 м.
Дымовые трубы следует выводить выше кровли более высоких зданий, пристроенных к зданию с печным отоплением
Рассмотрим пример подбора дымоходной системы SCHIEDEL ISOTOR (рисунок 1)
Отметка чистого пола +0,000 м.
Отметка верха конька кровли +8,500 м.
Удаленность дымохода от конька кровли 1,0 метр. Тогда, согласно СП 7.13130.2013 дымовой канал расположен на расстоянии до 1,5 метров от конька кровли. А значит, верхнюю точку дымохода следует принять на полметра выше отметки конька кровли +9,000 м (8,500+0,500=9,000).
Таким образом, высота дымохода будет равна девяти метрам.
Шаг 2. Определение диаметра дымохода
Для подбора диаметра необходимо произвести аэродинамический расчет или воспользоваться диаграммами SCHIEDEL для расчета поперечного сечения дымоходной системы. Он зависит от следующих параметров:
Вид теплогенератора (печь, камин, котел).
Мощность теплогенератора (Вт).
Тип используемого топлива (твердое, газ, жидкое).
Высота дымохода (м).
Например, в доме будет установлена банная печь с мощностью 20 кВт (рисунок 1)
Вид теплогенератора — банная печь.
Мощность — 20 кВт.
Топливо — Дрова.
Высота дымохода +9,000 м.
В результате получается, что для данной печи при высоте дымохода девять метров, по диаграммам SCHIEDEL, внутренний диаметр составит 160 мм (ISOTOR 16).
Шаг 3. Определение цены комплекта дымохода
Таким образом, для данного двухэтажного дома подходит дымоход ISOTOR 16 со следующими параметрами:
Диаметр – 160 мм (ISOTOR 16).
Высота – 9,000 м.
Далее обращаемся к таблице базовых цен системы ISOTOR, в которой указана стоимость комплекта дымохода при заданной высоте (9 м) и диаметре (160 мм). В итоге получаем, что цена девятиметрового дымохода ISOTOR 16 составит 125 800 рублей.
Перейти в каталог дымоходов Schiedel
