Как узнать правильную высоту дымохода над кровлей?
Содержание статьи:
В соответствии с СП 41-108-2004 "Поквартирное теплоснабжение жилых зданий с теплогенераторами на газовом топливе" высота дымоходов от теплогенераторов в зданиях принимается по результатам аэродинамическогорасчета и проверки по условиям рассеивания в атмосфере вредных веществ в соответствии с ОНД- 86 и должна быть не менее 0,5 м выше границы зоны ветрового подпора, если вблизи дымохода находятся более высокие части здания, строения или деревья.
Во всех случаях высота дымохода над прилегающей частью кровли должна быть не менее 0,5 м, а для домов с плоской кровлей - не менее 2,0 м.
Рекомендации по усилению статической устойчивости верхней части дымохода
При любой высоте дымохода над крыше необходимо применять крепление дымохода к кровле или крепление дымохода к коньку.Жесткое на изгиб соединение при большой высоте дымовой трубы.
При большой высоте дымовой трубы над крышей, начиная в отдельных районах частично уже с высоты более 1.0 м собственного веса верхней свободно стоящей части дымовой трубы иногда не хватает, чтобы противостоять ветровым нагрузкам. В этом случае конструкция дымовой системы Schiedel Quadro, Schiedel UNI, Schiedel MULTI могут быть дополнительно усилены арматурными стержнями, размещаемыми в каналах крепления по углам каменной оболочки и дающими всей конструкции дополнительную жёсткость на изгиб. Это жёсткое на изгибкрепление должно начинаться ниже второго крепления всех сторон дымовой трубы, если рассматривать её сверху, и продолжаться до устья.
Армирование конструкций высотой до 3 м над крышей.
Процесс армирования может быть использован при высоте дымовой трубы над крышей до 3 м. При этом расстояния от последнего горизонтального крепления до устья дымовой трубы могут достигать значений, приведённых в таблице на странице - рекомендации по усилению статической устойчивости дымохода.
Каналы крепления доступны снаружи.
В дополнение к этому, в один из швов между каменными оболочками ниже уже упоминавшегося крепления всех сторон дымовой трубы устанавливается оцинкованная плита основания. Следующая каменная оболочка обрезается по углам так, чтобы каналы крепления выходили наружу на высоту около 10 см. После установки фасонных элементов, соответствующих количеству арматурных стержней, арматурные стержни вставляются в каналы и соединяются на резьбе с плитой основания. Арматурные стержни на нижних концах имеют наружную резьбу, а на верхних - муфты с внутренней резьбой. Поэтому арматурные стержни можно устанавливать и соединять друг с другом отдельными отрезками до самого устья в соответствии с монтажным процессом.
На верхнюю каменную оболочку как завершающий элемент конструкции, начатой от плиты основания, устанавливается верхняя плита, которая посредством выступающих арматурных стержней закрепляется сверху резьбовым соединением.

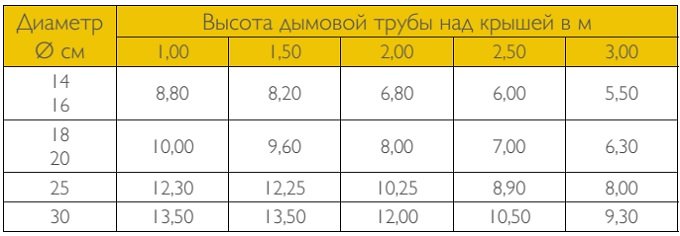

В таблице представлена зависимость максимального расстояния от верхнего крепления всех сторон до устья дымовой трубы от диаметра и высоты дымовой трубы над крышей для стойкой к изгибу конструкции дымовой трубы.
